STEP-TV

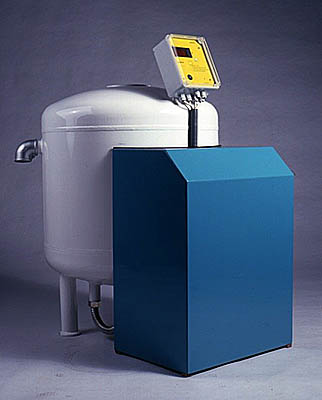

STEP-TV je automatický expanzní automat pro udržování tlaku, odplyňování a doplňování topné soustavy. Zajišťuje plně automatický provoz otopných soustav, předávacích stanic, chladících a klimatizačních soustav. Funkce zařízení STEP-TV eliminuje negativní účinky vzduchu a plynů v otopných soustavách. STEP-TV udržuje tlak v soustavě v předem stanovených hranicích, bezpečně zamezí vzniku podtlaku a tím odpařování nebo kavitaci ve všech částech soustavy. Beztlaká nádoba slouží pro vyrovnávání změn objemu soustavy vlivem změn teploty. STEP-TV kontroluje parametry soustavy, odstraní ze soustavy veškeré volné a rozpuštěné plyny. To zamezí během provozu uvolňování bublinek plynu, šumu v radiátorech a poruchám cirkulace. Úbytky vody ze soustavy se automaticky doplní. V případech, kdy není provedeno samostatné zajištění zdrojů tepla tlakovou expanzní nádobou, může docházet k „cyklování“ zařízení, proto doporučujeme instalovat k zařízení STEP-TV tlakovou expanzní nádobu.
Základní funkce
Automatické udržování konstantního tlaku a automatické doplňování vody do otopné soustavy
Z beztlaké nádoby je otopná soustava dle potřeby čerpadlem automaticky doplňována vodou. Při překročení tlaku v soustavě nad hodnotu nastavenou na regulátoru, elektromagnetický ventil přepustí vodu do beztlaké nádoby. Tato funkce umožňuje bezpečný, bezporuchový a bezdrátový provoz. V případě netěsnosti systému zařízení po časovém intervalu automaticky zablokuje přívod vody do systému a signalizuje poruchové hlášení. Poruchové hlášení může být napojeno do řídícího systému zdroje.
Odvzdušnění a odplynění během provozu
Probíhá v zařízení STEP-TV na základě desorpce, což znamená, že je z teplovodního systému odstraněn vzduch a plyny. Při zapojení STEP-TV do systému prochází zařízením topná voda. Topná voda, která je v tlakové nádobě nebo potrubí u tlakového čidla o stejném tlaku, jaký má systém, je uzavřena ventilem a zpětnou klapkou. Otevřením ventilu je zbavena tlaku. Spojením s beztlakou nádobou je snížen provozní tlak na tlak atmosférický, a tím je dosaženo maximální vyloučení vzduchu a plynů z topné soustavy. Takto upravená voda je s odpovídajícím tlakem čerpána zpět do soustavy, ve které dochází k absorpci zbývajícího vzduchu a plynů z problémových částí rozvodů. Postup odplyňování je automaticky přizpůsoben podmínkám v soustavě a je řízen automaticky zvoleným programem.
Fyzikální úprava vody
Oběhová voda je zbavena kyslíku a dalších plynů, které způsobují nejen zavzdušnění soustavy, ale i kyslíkovou korozi materiálů a následné poškození kotlů, čerpadel, výměníků.
Zařízení STEP TV lze před vstupem studené vody /poz.A/ doplnit průtokovým změkčovacím filtrem z výrobků firmy STEP TRUTNOV a.s.
Zabezpečení topné soustavy
Zařízení STEP TV je zabezpečeno v souladu s ČSN 06 0830 proti překročení nejvyššího pracovního přetlaku
rozměrová tabulka
Typ TV | Výstupní výkon kW | Objem soustavy L | Objem nádrže litry | Vstup DN | Výstup DN | Doplnění vody DN | Průměr mm |
---|---|---|---|---|---|---|---|
TV 01 | do 100 | do 1500 | 80 | 25 | dle ČSN 06 0830 čl. 6.5.3 | 15 až 25 | 550 |
TV 02 | do 200 | do 2500 | 110 | 25 | 550 | ||
TV 03 | do 300 | do 4000 | 200 | 25 | 550 | ||
TV 06 | do 600 | do 5000 | 300 | 25 | 550 | ||
TV 08 | do 800 | do 10000 | 400 | 25 | 600 | ||
TV 18 | do 1850 | do 14000 | 540 | 25 | 650 | ||
TV 45 | do 4500 | do 25000 | 1000 | 25 | 800 |

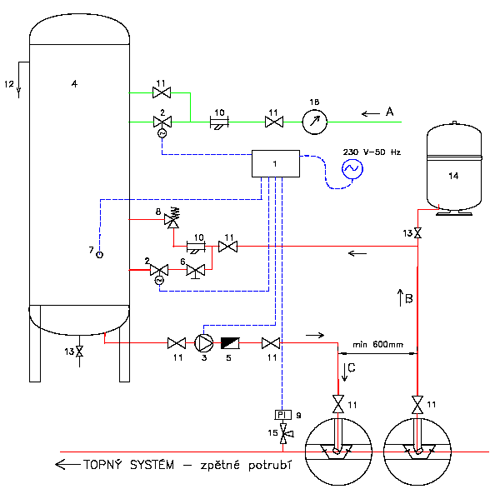

Doporučené schéma hydraulického zapojení
Legenda
1 | Programovatelný regulátor | 11 | Uzavírací kulový kohout |
---|---|---|---|
2 | Elektromagnetický ventil | 12 | Přepad |
3 | Doplňovací čerpadlo | 13 | Vypouštěcí kulový kohout |
4 | Zásobní nádrž | 14 | Expanzní nádoba – volitelné příslušenství |
5 | Zpětná klapka | 15 | 3-cestný manometrový ventil |
6 | Regulační ventil | 16 | Vodoměr doplňované vody |
7 | Hladinové čidlo | A | Doplňování upravené vody |
8 | Mechanický přepouštěcí ventil | B | Přívodní potrubí z topného systému |
9 | Tlakové čidlo | C | Vratné potrubí do topného systému |
10 | Filtr |
