STEP-TV

 STEP-TV ist ein automatischer Expansion-Automat, der für Druckhaltung, Entgasung und das Nachfüllen der Heizungsanlage zuständig ist. Er sorgt für einen vollautomatischen Betrieb der Heizanlagen, Umladestationen, Kälte- und Klimaanlagen. Die Funktion der Vorrichtung STEP-TV eliminiert negative Wirkungen von Luft und Gas in den Heizanlagen.


STEP-TV hält den Druk in der Anlage in im Voraus gesetzten Grenzen, verhindert sicher die Entstehung von Unterdruck und damit auch die Ausdünstung oder Kavitation in allen Bereichen der Anlage. Das drucklose Gefäß dient zum Ausgleichen der Änderungen von Volumen in der Anlage, die durch den Wandel der Temperatur entstehen. STEP-TV kontroliert die Parameter der Anlage, beseitigt sämtliche freie und gelöste Gase. Das vehindert während des Betriebes das Freisetzen von Gasblasen, Rauschen des Heizkörpers und Störungen der Zirkulation. Wasserverluste in der Anlage werden automatisch nachgefüllt. Im Falle, wo keine unabhängige Wärmequelle in Form eines Druckausdehnungsgefäßes sichergestellt ist, kann es zu „Zyklen“ in der Anlage kommen, deshalb empfehlen wir das Installieren von STEP-TV zusammen mit einem Druckausdehnungsgefäß.

GRUNDFUNKTIONEN:

Automatische Instandhaltung von konstanten Druck und automatisches Wassernachfüllen in die Heizanlage.
Aus dem drucklosen Gefäß wird Wasser in die Heizanlage je nach Bedarf automatisch mithilfe einer Pumpe nachgefüllt. Beim Überschreiten des Drucks über den auf dem Regulator eingestellten Wert, wird das Wasser mithilfe eines elektromagnetischen Ventils in das drucklose Gefäß umgepumpt. Diese Funktion ermöglicht einen sicheren, störungsfreien und kabellosen Betrieb. Im Falle von Undichtungen des Systems, blockt die Vorrichtung nach einem Zeitabschnitt automatisch die Zuführung von Waaser in das System und signalisiert eine Fehlermeldung. Diese Fehlermeldung kann in das Steuerungssystem der Quelle angeschlossen werden.

Entlüftung und Entgasung während des Betriebes
Verläuft in der Vorrichtung STEP-TV aufgrund einer Desorption, was bedeutet, dass aus dem Warmwasser-System Luft und Gas entfernt werden. Beim Anschließen von STEP-TV läuft Heizwasser ins System durch. Das Heizwasser im Druckgefäß oder in der Leitung beim Drucksensor mit dem selben Druck, welchen das System hat, ist mit einem Ventil und einer Rückklappe verschlossen. Das Öffnen des Ventils entzieht Druck. Das Verbinden mit dem Drucklosen Gefäß senkt den Betriebsdruck auf den Luftdruck und erreicht damit das maximale Beseitigen von Luft und Gas aus der Heizanlage. Das so hergerichtete Wasser wird mit einem entsprechenden Druck zurück in die Anlage gepumpt, wo die restliche Luft und das Gas aus den Problemzonen der Verteilung absorbiert werden. Der Vorgang der Entgasung ist automatisch an die Bedingungen des Systems angepasst und wird automatisch mithilfe von einem gewählten Programm gesteuert.

Physikalische Wasserbehandlung
Dem zirkulierendem Wasser werden der Sauerstoff und andere Gase entzogen, welche nicht nur die Belüftung des Systems, sondern auch eine Korrosion des Materials und folgende Schaden bei Kesseln, Pumpen und Austauschern verursachen. Die Vorrichtung STEP-TV kann vor dem Eintreten von Kaltwasser mit einem durchlaufendem erweichendem Filter aus den Produkten der Gesellschaft Step TRUTNOV a.s. ergänzt werden.

Sicherung der Heizanlage
Die Vorrichtung STEP-TV ist in der Übereinstimmung mit ČSN 06 0830 gegen das Überschreiten des höchsten Arbeitsdrucks gesichert.


MAßTABELLE

Typ TVQuelle-Leistung
[kW]
System-Volumen
[l]
Gefäß-Volumen
[l]
Eintritt
DN
Ausgang
DN
Wasser-Nachfüllen
DN
Durchmesser
[mm]
TV 01 bis 100 bis 1500 80 25 Bezogen auf ČSN 06 0830 čl. 6.5.3 15 bis 25 550
TV 02 bis 200 bis 2500 110 25 550
TV 03 bis 300 bis 4000 200 25 550
TV 06 bis 600 bis 5000 300 25 550
TV 08 bis 800 bis 10000 400 25 600
TV 18 bis 1850 bis 14000 540 25 650
TV 45 bis 4500 bis 25000 1000 25 800

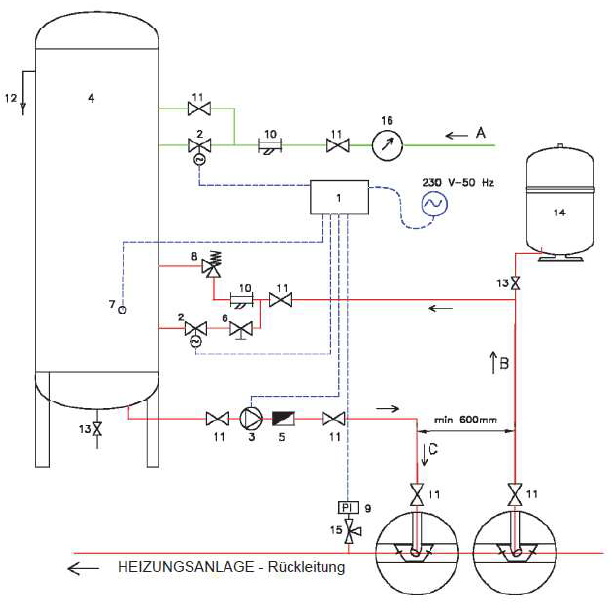

Das empfohlende SCHEMA DES HYDRAULIKANSCHLUSSES

step tv scheme de


Legende

1 Programmierbare Steuerung 11 Runder Absperrhahn
2 Elektromagnetventil 12 Überlauf
3 Nachfüllpumpe 13 Runder Entleerungshahn
4 Speichergefäß 14 Ausdehnungsgefäß – Zubehör wählbar
5 Rückklappe 15 3-Wege Manometerventil
6 Regulationsventil 16 Wasserzähler des Nachfüllwassers
7 Füllstandsensor A Nachfüllen des bearbeiteten Wassers
8 Mechanisches Überlaufventil B Zuleitung aus der Heizanlage
9 Drucksensor C Rückleitung in die Heizanlage
10 Filter
