  • Výměník - VT2 - PVL (pára - voda, ležatý), VVL (voda - voda, ležatý)

Výměník - VT2 - PVL (pára - voda, ležatý), VVL (voda - voda, ležatý)




Výměníky typového označení VT2 – PVL a VVL jsou vyráběny pro tlaky plášť/vložka 1,6/1,6 MPa, maximální pracovní teploty plášť/vložka 200/200°C. Výhřevné médium (pára nebo voda vstupují do pláště výměníku a přes vložku z Cu trubek popř. z Fe trubek ohnutých do tvaru U předávají teplo ohřívané vodě. Pro přípravu TUV se používá obrácené napojení zejména z důvodů zanášení vodním kamenem.

Výměníky jsou uloženy na patkách. Výměník je rozebíratelný s možností výměny vložky. Výměníky jsou opatřeny hrdly pro vstup a výstup vody nebo páry, dále návarky pro teploměr, odkalení a odvzdušnění. Výměníky jsou opatřeny základním nátěrem.


Technické parametry

VT2-VVL
Katalogové
číslo
DN

A
[mm]
B
[mm]
C
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
V
[mm]
DN1

DN2

pl.Fe
[m²]
pl.Cu
[m²]
m [kg]
Fe Cu
0901 150 1575 550 650 126 277 200 200 398 40 40 0,6 0,8 14 106
0902 200 1585 550 650 151 294 260 220 518 40 40 1,5 1,6 161 161
0903 250 1610 550 650 190 280 360 250 578 50 50 4 2,6 229 221
0904 300 1665 550 650 188 300 400 280 638 65 65 7,4 4 379 355
0905 350 1665 550 650 235 330 420 300 578 80 80 11 6,6 375 358
0906 400 1690 550 700 260 360 450 320 798 100 100 15,8 9,6 512 473


VT2-PVL
Katalogové číslo DN

A
[mm]
B
[mm]
C
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
V
[mm]
DN1

DN2

pl.Fe
[m²]
pl.Cu
[m²]
m [kg]
Fe Cu
1001 150 1700 550 650 126 277 200 200 398 40 25 0,6 0,8 102 104
1002 200 1735 550 650 151 294 260 220 518 40 25 1,5 1,6 160 160
1003 250 1800 550 650 190 280 360 250 578 50 32 2,9 2,6 226 219
1004 300 1850 550 650 188 300 400 280 638 65 40 5,4 4 376 351
1005 350 1900 550 650 235 330 420 300 578 80 50 8 6,6 371 354
1006 400 1950 550 700 260 360 450 400 798 100 65 11,5 9,6 506 468
1007 450 2200 600 800 300 400 450 425 820 100 80 20,1 12,5 741 628
1008 500 2350 600 800 340 450 500 450 870 125 100 26,7 15,1 940 765
1009 600 2350 600 1000 380 520 600 500 970 150 100 38 18,9 1311 1038
1010 700 2600 600 1000 420 600 700 550 1070 200 125 58,9 29 1702 1309

Kromě typových výrobků uvedených v katalogu dodáváme i atypická provedení.

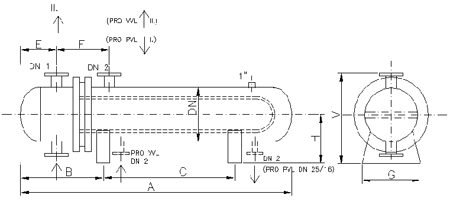

Výkres

vt2 pvl vykres


Stáhnout DWG
