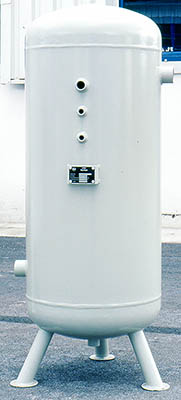

Vzdušník stojatý (TN-VS)

Vzdušníky stojaté se značí TN-VS. Používají se jako zásobník tlakového vzduchu. Jsou opatřeny hrdly pro vstup a výstup pracovního média, dále návarky pro teploměr, tlakoměr, snímač regulace, odkalení a odvzdušnění. Velikost jednotlivých vstupů a výstupů (DN 2) a jejich umístění je nutno specifikovat v objednávce dle konkrétních požadavků odběratele. Plášť nádoby je opatřen základním nátěrem a je možno, na základě požadavku, provést vnitřní povrchovou úpravou a to pozinkováním nebo plastováním.

Vzdušníky pro pracovní tlak nad 1,0 MPa a objemy nad 10 m3 se dodávají jako zvláštní vyhotovení na základě individuální kalkulace.

Firma Step TRUTNOV a.s. vyrábí sériově vzdušníky určené k montáži mobilních kompresorů v celém výrobním rozsahu.

Technické parametry

Katalogové čísloObjemHDBHrdlaHmotnost [kg]
 [l][mm][mm][mm]DN 1DN 2DN PV0,6 MPa1,0 MPa1,6 MPa
0001 250 1630 500 200 - G 1" G 1" 80 93 107
0002 400 1720 600 200 - G 1" G 1" 140 145 180
0003 550 2290 600 200 - G 1" G 1" 160 175 220
0004 650 1670 800 200 - G 6/4" G 5/4" 180 200 270
0005 800 2050 800 200 - G 6/4" G 5/4" 220 250 315
0006 1000 2560 800 300 - G 6/4" G 5/4" 260 300 360
0007 1400 2300 1000 300 - G 6/4" G 5/4" 370 455 575
0008 1600 2700 1000 300 420x320 G 6/4" G 5/4" 420 530 680
0009 2000 2920 1000 300 420x320 G 2" G 5/4" 515 630 790
0010 2200 2460 1200 300 420x320 G 2" G 5/4" 560 680 840
0011 2500 2960 1200 300 420x320 G 2" G 5/4" 630 750 920
0012 4000 3020 1400 300 420x320 DN65 G 6/4" 880 1030 1300
0013 5000 3750 1400 300 420x320 DN65 G 6/4" 1080 1290 1620
0014 6300 3750 1600 300 420x320 DN80 G 6/4" 1280 1540 1940
0015 8000 3650 1800 300 420x320 DN100 G 2" 1620 1940 2540
0016 10000 3950 2000 300 420x320 DN100 G 2" 1950 2330 3130
Kromě typových výrobků uvedených v katalogu dodáváme i atypická provedení (5l - 50000l).

Výkres

tn vs vykres


Stáhnout DWG
