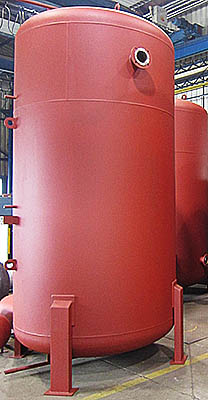

Akumulační nádoby stojaté (AN-S)




Akumulační nádoby stojaté AN-S se používají k akumulaci topné vody v topných systémech. Nádoby jsou opatřeny hrdly pro vstup a výstup pracovního média, dále návarky pro teploměr, tlakoměr, snímač regulace, odkalení a odvzdušnění. Pokud velikost jednotlivých vstupů a výstupů a jejich umístění neodpovídá rozměrové tabulce, je nutno je specifikovat v objednávce dle konkrétních požadavků odběratele. Plášť nádoby je opatřen základním nátěrem. Na přání odběratele provádíme vnitřní povrchovou úpravu pozinkováním nebo plastováním.

Akumulační nádoby v otopném systému zabezpečují:
  •  Okamžitý ohřev vody v malém okruhu systému a udržování optimální provozní teploty kotle
  •  Předání tepla do topného systému
  •  Ukládání nevyužité vyrobené tepelné energie do vodní náplně nádrží VAN
  •  Zvýšení tepelné energie až o 45%
  •  Úspora tuhých paliv až 35%
  •  Snadné doplnění systému ke stávajícímu zařízení pro spalování tuhých paliv

Technické parametry

Katalogové čísloObjemHDHrdlaHmotnost [kg]
 [l][mm][mm][DN 2][DN 1]0,3 Mpa0,6 Mpa1,0 Mpa
AN01 250 1600 500 G 1" G 1"   70
AN02 400 1740 600 G 1" G 1"   100
AN03 550 2290 650 G 1" G 1"   120
AN04 650 1670 700 G 1" G 6/4"   160
AN05 800 1960 800 G 1" G 6/4"   190
AN06 1000 2370 800 G 1" G 6/4"   220
AN07 1400 2200 1000 G 5/4" G 6/4" 250 260 300
AN08 1600 2460 1000 G 5/4" G 6/4" 280 290 330
AN09 2000 2970 1000 G 5/4" G 2" 330 340 400
AN10 2200 2400 1200 G 5/4" G 2" 330 420 470
AN11 2500 2670 1200 G 5/4" G 2" 360 430 520
AN12 4000 3100 1400 G 6/4" DN65 500 640 950
AN13 5000 3600 1400 G 6/4 DN65 610 750 1130
AN14 6300 3710 1600 G 6/4" DN80 940 1050 1280
AN15 8000 3740 1800 G 6/4" DN100 1210 1220 1580
AN16 10000 3840 2000 G 6 DN100 1420 1430 1820


Kromě typových výrobků uvedených v katalogu dodáváme i atypická provedení.

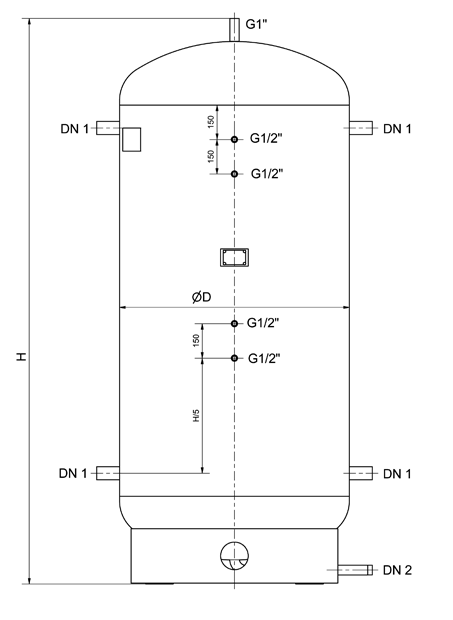

Výkres

an s vykres


Stáhnout DWG
