Kotle na spalování dřevní štěpky a kůry (600-5000 kW)


Typ, výkonový rozsah: STEP-KB 600 ÷ 5,000 kW



Použití
Toto zařízení na spalování biomasy (směs pilin, odřezků, kůry, dřevní štěpky, hoblin apod.) je určeno pro vytápění objektů s větší potřebou tepla (průmyslové objekty, CZT, obecní výtopny, zemědělské objekty, hotely, provozovny atd.)

Varianty provedení kotle
Na přání zákazníka lze dodat kotle v základním provedení teplovodním, navíc též v horkovodním, nebo parním bez / s přehřívákem páry.

Popis kotle
Zařízení se skládá z vodotrubné spalovací komory nad upraveným přesuvným roštem a žárotrubného vertikálního výměníku. Spalovací komora je vodotrubná membránová. Přední část je opatřena vstupním hrdlem paliva, které je nad přední část roštu protlačováno pomocí hydraulického podavače. Vstupní hrdlo je vyhříváno topnou vodou z důvodu předsoušení paliva.

Kotel je dodáván s kompletní výstrojí včetně izolace a oplechování. Na konci roštu je umístěn vyhrnovací šnek pro popeloviny. Spaliny vystupují ze spalovací komory, vstupují dole do vertikálního spalinového výměníku. Výstupní otvor pro spaliny z výměníku se nachází nahoře a lze přizpůsobit poloze dle projektu kotelny.

Řízení a regulace
Automatická regulace výkonu je skoková s plynulým přejížděním a je určována hodnotou podtlaku ve spalovací komoře a počtem dávek paliva do topeniště v závislosti na výstupní teplotě vody z kotle. Chod sekundárního ventilátoru je řízen dle frekvenčního měniče otáček v závislosti na % O2 ve spalinách. Spalinový ventilátor na odtahu spalin dle frekvenčního měniče otáček reguluje nastavený podtlak v komoře.

Palivo
Dřevní biomasa (směs pilin, odřezků, kůry, dřevní štěpky, hoblin apod.) o min. výhřevnosti 10,1 MJ/kg do vlhkosti 40% , např buk, bříza, dub nebo smrk. Obsah nespalitelných látek (prach, písek) max. 0,4 %. Velikost dřevního odpadu do max. ø40 mm, délky do 100mm.

Odpopelnění a čištění kotle
Popel je z topeniště vynášen automaticky pomocí příčného šnekového dopravníku umístěného v zadní části topeniště. Čištění výhřevných ploch je mechanické pomocí speciálních kartáčů a pro vybírání popelovin jsou zabudována lehce demontovatelná dvířka a vrata.

Doprava paliva
Vyprazdňování sila – Vynášení ze sila je prováděno pomoci střídavého pohybu axiálně vedené posouvací tyče, která je opatřena větším počtem vynášecích klínů. Posouvací tyč je poháněná pomocí hydraulického válce. Konstrukčně je zajištěno, aby klíny na posuvných tyčích při pohybu ve směru na přepad do hydraulického podavače přibírali palivo nacházející se v silu a při pohybu v protisměru palivo podjížděly. Tím se palivo dostává k proti pohybu posuvné tyče příčně se nacházejícímu hydraulickému podavači, kde je sbíráno a dále dopravováno do topeniště kotle.

Hydraulický podavač – Podavač funguje na stejném principu jako vynášení ze sila a je začleněn do regulačního okruhu kotle, to znamená, že je zapínán nebo vypínán závisle na odběru tepla z kotle (v závislosti na výstupní teplotě vody z kotle).

Výhodou tohoto systému je, že na dvou místech, a to ve stěně mezi prostorem sila a prostorem kotle a mezi doplňováním paliva a topeništěm dochází k úplnému oddělení toku paliva. K tomu dochází tak, že unášeče, které jsou vybavené řezacími noži, při ukončení každého dávkovacího cyklu a také při zastavení zařízení se zastaví pod silným protilehlým nožem, který je umístěný na výše uvedených místech.

Toto poskytuje nejen nejbezpečnější ochranu proti zpětnému prohoření, ale dochází také k tomu, že v palivu obsažené větší kusy dřeva a kůry jsou střiženy a bezproblémově dopraveny do topeniště.

Parametry kotle

Výkon kotle[kW]6001000150020002500300040005000
Maximální teplota [°C] 110
Maximální pracovní tlak [bar] 6,0
Účinnost kotle při jmenovitém výkonu [%] 86 - 90
Teplota spalin na výstupu z kotle [°C] 165
Spotřeba paliva* [kg.h-1] 260 433 650 866 1083 1300 1732 2166
Množství spalin* [Nm3.h-1] 1404 2341 3511 4682 5852 7022 9364 11704
Délka kotle [m] 4,9 5,4 5,8 6,2 6,5 6,8 7,2 7,6
Šířka kotle [m] 2,1 2,1 2,1 2,1 2,5 2,5 3,0 3,0
Výška kotle [m] 4,5 4,5 4,7 5,1 5,4 5,7 6,1 6,5
Hmotnost kotle [m] 12400 13200 14000 14800 16500 18400 20900 24100
Objem vody v kotli [m3] 3,60 4,75 5,85 7,10 9,30 10,90 14,50 19,40

*při jmenovitém výkonu a vlhkosti dřevní štěpky 40% a čistých výhřevných plochách.

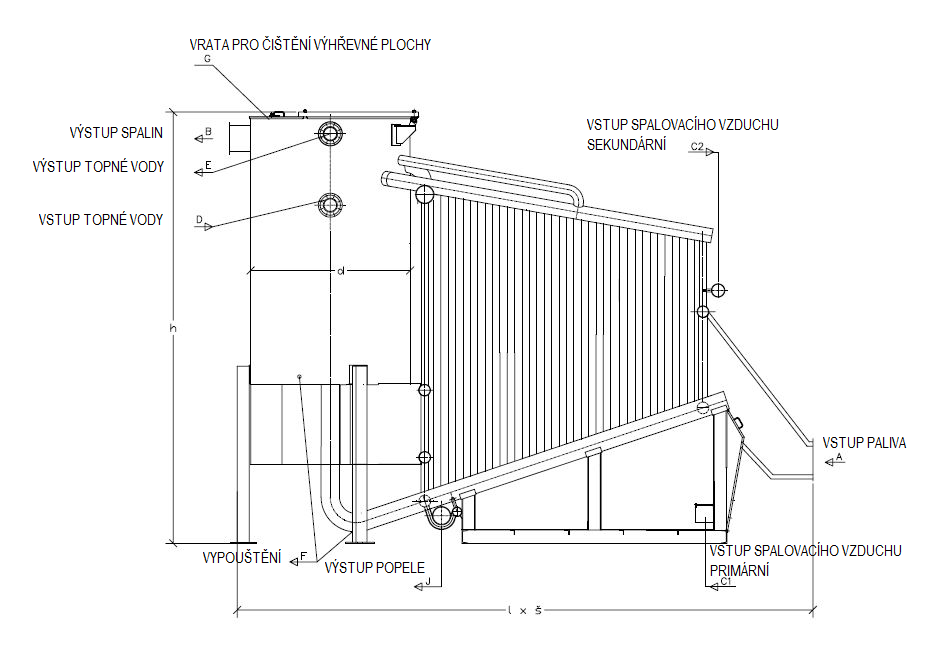

Výkres

kb 600 5000kw cz



Schéma dopravy paliva do kotle

transport paliva

01 – Zásobní silo dřevní štěpky
02 – Hydraulický podavač
03 – Hydraulický agregát
04 – Doplňovací meziprostor
05 – Dopravní potrubí do kotle


Stáhnout DWG
