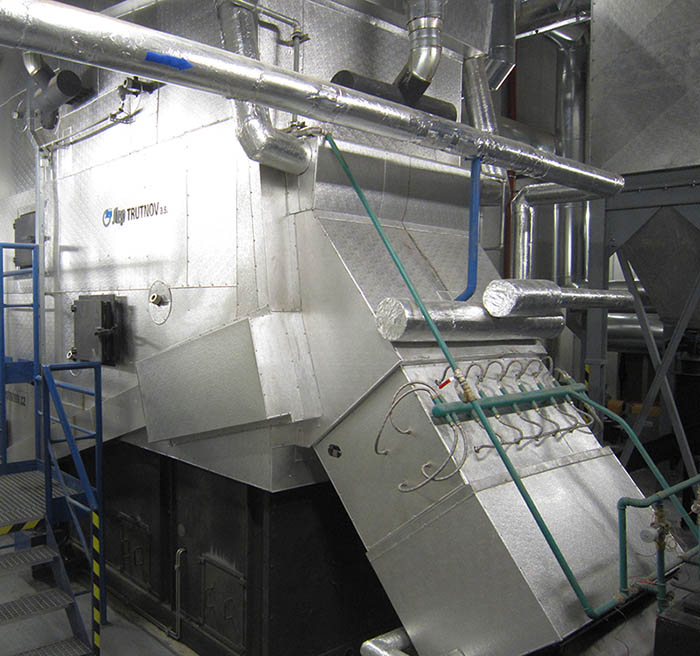

Kotle na spaľovanie drevnej štiepky a zrna (600-5000 kW)


Typ, výkonový rozsah: STEP-KB 600 ÷ 5000 kW



Použitie
Toto zariadenie na spaľovanie biomasy (zmes pilín, odrezkov, kôry, drevnej štiepky, hoblín a pod.) Je určené pre vykurovanie objektov s väčšou potrebou tepla (priemyselné objekty, CZT, obecné výhrevne, poľnohospodárske objekty, hotely, prevádzky atď.)

Varianty prevedenia kotla
Na želanie zákazníka je možné dodať kotle v základnom prevedení teplovodnom a tiež navyše v horúcovodnom, alebo parnom bez/s predhrievačom pary.

Popis kotla
Zariadenie sa skladá z vodorúrkovej spaľovacej komory nad upraveným posuvným roštom a žiarotrubným vertikálnym výmenníkom. Spaľovacia komora je vodorúrkovo-membránová. Predná časť je vybavená vstupným hrdlom pre palivo, ktoré je nad prednú časť roštu pretláčané pomocou hydraulického podávača. Vstupné hrdlo je vyhrievané vykurovacou vodou z dôvodu predsušenia paliva.

Kotol je dodávaný s kompletným výstrojom vrátane izolácie a oplechovania. Na konci roštu je umiestnená závitovka pre popoloviny. Spaliny vystupujú zo spaľovacej komory, vstupujú dolu do vertikálneho spalinového výmenníka. Výstupný otvor pre spaliny z výmenníka sa nachádza hore a je možné prispôsobiť jeho polohu podľa projektu kotolne.

Riadenie a regulácia
Automatická regulácia výkonu je skoková s plynulým prechádzaním a je určovaná hodnotou podtlaku v spaľovacej komore a počtom dávok paliva do topeniska v závislosti na výstupnej teplote vody z kotla. Chod sekundárneho ventilátora je riadený podľa frekvenčného meniča otáčok v závislosti na % O2 v spalinách. Spalinový ventilátor na odťahu spalín podľa frekvenčného meniča otáčok reguluje nastavený podtlak v komore.

Palivo
Drevná biomasa (zmes pilín, odrezkov, kôry, drevnej štiepky, hoblín a pod.) s min. výhrevnosťou 10,1 MJ/kg do vlhkosti 40%, napr. buk, breza, dub alebo smrek. Obsah nespáliteľných látok (prach, piesok) max. 0,4%. Veľkosť drevného odpadu do max. Ø 40 mm, dĺžky do 100 mm.

Odpopolnenie a čistenie kotla
Popol je z topeniska vynášaný automaticky pomocou priečneho závitového dopravníka umiestneného v zadnej časti topeniska. Čistenie výhrevných plôch je mechanické pomocou špeciálnych kief a pre vyberanie popola sú zabudované ľahko demontovateľné dvierka a vráta.

Doprava paliva
Vyprázdňovanie sila – Vynášanie zo sila je vykonávané pomocou striedavého pohybu axiálne vedenej posúvacie tyče, ktorá je vybavená väčším počtom vynášacích klinov. Posúvacia tyč je poháňaná pomocou hydraulického valca. Konštrukčne je zaistené, aby kliny na posuvných tyčiach pri pohybe v smere na prepadnutie do hydraulického podávača priberali palivo nachádzajúce sa v sile a pri pohybe v protismere palivo podchádzali. Tým sa palivo dostáva k proti pohybu posuvnej tyče priečne sa nachádzajúcemu hydraulickému podávaču, kde zbierané a ďalej dopravované do topeniska kotla.

Hydraulický podávač – Podávač funguje na rovnakom princípe ako vynášanie zo sila a je začlenený do regulačného okruhu kotla, to znamená, že je zapínaný alebo vypínaný v závislosti od odberu tepla z kotla (v závislosti od výstupnej teploty vody z kotla).

Výhodou tohto systému je, že na dvoch miestach, a to v stene medzi priestorom sila a priestorom kotla a medzi doplňovaním paliva a ohniskom dochádza k úplnému oddeleniu toku paliva. K tomu dochádza tak, že unášače, ktoré sú vybavené rezacími nožmi, pri ukončení každého dávkovacieho cyklu a tiež pri zastavení zariadenia sa zastavia pod silným protiľahlým nožom, ktorý je umiestnený na vyššie uvedených miestach.

Toto poskytuje nielen najbezpečnejšiu ochranu proti spätnému prehoreniu, ale dochádza aj k tomu, že v palive obsiahnuté väčšie kusy dreva a kôry sú strihané a bezproblémovo dopravené do topeniska.

Parametre kotla

Výkon kotlakW6001000150020002500300040005000
Max. teplota °C 110
Max. pracovný tlak bar 6,0
Účinnosť kotla pri menovitom výkone % 86 - 90
Teplota spalín na výstupe z kotla °C 165
Spotreba paliva* kg.h-1 260 433 650 866 1083 1300 1732 2166
Množstvo spalín Nm3.h-1 1404 2341 3511 4682 5852 7022 9364 11704
Dĺžka kotla m 4,9 5,4 5,8 6,2 6,5 6,8 7,2 7,6
Šírka kotla m 2,1 2,1 2,1 2,1 2,5 2,5 3,0 3,0
Výška kotla m 4,5 4,5 4,7 5,1 5,4 5,7 6,1 6,5
Hmotnosť kotla m 12400 13200 14000 14800 16500 18400 20900 24100
Objem vody v kotle m3 3,60 4,75 5,85 7,10 9,30 10,90 14,50 19,40

*pri menovitom výkone a vlhkosti drevnej štiepky 40%.

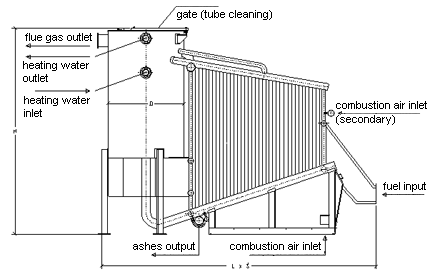

Výkres

vykres



Schéma dopravy paliva do kotla

transport paliva

01 – Zásobné silo drevnej štiepky
02 – Hydraulický podávač
03 – Hydraulický agregát
04 – Dopĺňací medzipriestor
05 – Dopravné potrubie do kotla


Stiahnuť DWG
