Kotly s ručným prikladaním na spaľovanie celých balíkov biomasy 100 - 190 kW


Typ, výkonový rozsah: STEP-KC 100 až 190 kW



Použitie
Toto zariadenie na spaľovanie biomasy (spaľovanie celých guľatých/hranatých balíkov biomasy) je určené pre vykurovanie menších objektov (priemyselné objekty, obecné výhrevne, poľnohospodárske objekty, prevádzkarne atď.). Topeniská môžu byť upravené tiež pre spaľovanie kusového dreva.

Prevedenie kotla
Kotly sa dodávajú v teplovodnom prevedení a pracujú pri najvyššom pracovnom pretlaku 2,0 bar a najvyššej pracovnej teplote 100 °C.

Popis kotla
Kotol STEP-KC sa skladá z vodou chladeného topeniska s valcovou spaľovacou komorou a vertikálneho spalinového výmenníka (KC-100) a horizontálneho výmenníka KC190). V prednej časti sú umiestnené kruhové vráta, ktorá umožňujú ľahké ručné prikladanie balíkov slamy do spaľovacej komory. Výstupný otvor pre spaliny sa nachádza v zadnej časti kotla hore. Kotol je dodávaný vrátane povinného výstroja, izolácie a oplechovania.

Palivo
Kotol spaľuje slamu i drevo. Slama - guľaté/hranaté balíkystrong> slamy (repková, pšeničná slama, konope), o vlhkosti max.16%, nízko až stredne zlisované. Drevo - kusové drevo s vlhkosťou do 20%. Piliny a hobliny sa neodporúčajú spaľovať (vhodné v automatických kotloch).

Riadenie a regulácia
  •   Pre STEP-KC 100 kW – Spaľovanie v kotle je riadené pomocou regulátora ťahu (priamočinný termostatický ventil), ktorý ovláda klapky pre prívod spaľovacieho vzduchu do topeniska. Prívodné otvory s klapkami pre prívod spaľovacieho vzduchu sú umiestnené v hornej a dolnej časti čelných brán. Kotol je vybavený chladiacim zariadením pre prípad prekúrenia.
  •   Pre STEP-KC 190 kW – Spaľovanie v kotle je založené na nútenom odťahu či prívode spaľovacieho vzduchu. Kotol je vybavený riadiacim regulátorom teploty, ktorý v prípade dosiahnutia nastavenej hodnoty teploty vody (cca 90 °C) uzatvára prívodné otvory pre prívod spaľovacieho vzduchu. Kotol je vybavený chladiacim zariadením pre prípad prekúrenia.


Odpopolnenie a čistenie kotla
Popol z topeniska sa vyberá otvorenými čelnými vrátami ručne pomocou popolovej škrabky do pristaveného zásobníka. Vyberanie popola z ohniska sa pri spaľovaní slamy odporúča raz za 7-10 dní. Čistenie výhrevnej plochy výmenníka sa pri spaľovaní slamy odporúča raz za 10-20 dní.

Pokyny k inštalácii
Kotol je dodávaný s návodom na montáž, obsluhu a údržbu, kde je všetko podrobne popísané. Výrobca kotla odporúča inštalovať do systému vykurovania akumulačná nádrž (viď odporúčaná schéma zapojenia kotla).


Ukážka inštalácie kotla


Parametre kotla

KOTLE NA BALÍKOVÚ SLAMU S VÝKONOM 100 - 190kW
PARAMETRY KOTLOV STEP-KC ; TEPLOVODNÉ PREVEDENIE
Výkon kotlakW100190
Údaje pre priemerný balík počet - 1 1
priemer balíka m 0,80 1,50
Hĺbka balíka m 1,20 1,20
hmotnosť balíka kg 64 225
dodané teplo kWh 151 530
Priemerný dodávaný výkon pri typickom spôsobe vytápania prikladanie 1x za deň kW 19 51
prikladanie 2x za deň kW 35 98
Maximum kW 75 190
Dĺžka kotla m 2,4 3,1
Šírka kotla m 1,5 2,2
Výška kotla m 1,8 2,7
Priemer spaľovacej komory m 1,15 1,8
Dĺžka spaľovacej komory m 1,4 1,8
Min. prierez komína m 0,30 0,35
Min. účinná dĺžka komína m 6 8
Dimenzia vstup/výstup vykurovanej vody   2"/2" 3"/3"
Hmotnosť kotla kg 1240 3100
Objem vody v kotle l 1115 1400
Min. objem akumulačnej nádoby l 3500 9000

*Pri menovitom výkone a vlhkosti drevnej štiepky 20%.

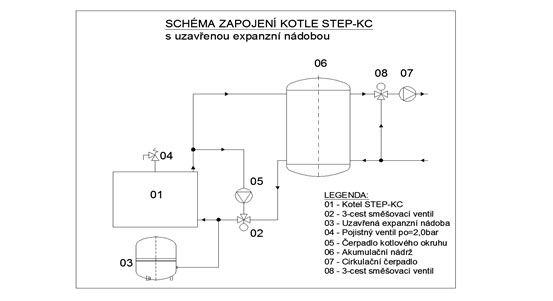

Odporúčaná schéma zapojenia kotla:

schema zapojeni en














Stiahnuť DWG
