Kessel mit manuellem Bestücken von ganzen Biomasseballen
Typ, Leistungsbereich: STEP-KC 100 ÷ 190 kW
Anwendung
Diese Einrichtung für Biomasseverbrennung (Verbrennung von ganzen runden/quadratischen Biomasseballen) ist für das Heizen von kleineren Objekten (Industrieobjekte, Gemeindeheizwerke, Landwirtschaftsobjekte, Betriebsstätten usw.) bestimmt. Die Heizanlage kann auch für die Verbrennung von Brennholz umgestaltet werden.
Varianten der Kesselausführung
Die Kessel werden in der Warmwasserausführung geliefert und arbeiten bei dem max. Betriebsüberdruck 2,0 bar und max. Betriebstemperatur 100°C.
Kesselbeschreibung
Der Kessel STEP-KC besteht aus einer wassergekühlten Brennkammer mit einer zylindrischen Brennkammer und einem Abgaswärmetauscher. Der Abgas Auspuff befindet sich oben im hinteren Teil des Kessels. Der Kessel wird einschließlich der Komplettausstattung, Isolierung und Blechbekleidung geliefert.
Brennstoff
Der Kessel verbrennt Stroh und Holz. Stroh – runde/quadratische Strohballen (Raps-, Getreidestroh, Hanf, energetischer Sauerampfer Uteuša), mit der max. Feuchtigkeit 16%, niedriger bis mittlerer Dichte. Holz – Brennholz mit der Feuchtigkeit bis 20%. Es wird nicht empfohlen Sägemehl und Späne zu verbrennen (für die automatischen Kessel geeignet).
- Für STEP-KC 100kW – Das Verbrennen im Kessel wird mithilfe eines Zugregulators (selbsttätiges Thermostatventil) gesteuert, welcher die Ventile für die Zufuhr von Verbrennungsluft in der Brennkammer betätigt. Die Einlassöffnungen mit den Ventilen für die Zufuhr von Verbrennungsluft sind im oberen und unteren Teil des Frontaltores angebracht. Der Kessel ist mit einer Kühlanlage für den Fall von Überhitzung ausgestattet.
- Für STEP-KC 190kW – Das Verbrennen im Kessel ist auf dem Zwangsabzug bzw. Einlass von Verbrennungsluft basiert. Der Kessel ist mit einer Temperaturregelung ausgestattet, die im Falle des Erreichens der eingestellten Wassertemperatur (ca. 90°C) die Einlassöffnungen für die Zufuhr von Verbrennungsluft schließt. Der Kessel ist mit einer Kühlanlage für den Fall von Überhitzung ausgestattet.
Entaschung und Kesselreinigung
Die Asche aus der Brennkammer wird durch das Frontaltor manuell mithilfe eines Ascheschabers in den zugestellten Behälter ausgenommen. Die Entaschung der Brennkammer wird bei der Verbrennung von Stroh einmal in 7-10 Tagen empfohlen. Die Reinigung der Heizfläche des Wärmetauschers wird bei der Verbrennung von Stroh einmal in 10-20 Tagen empfohlen.
Anweisungen für die Installation
Der Kessel wird mit einer Anleitung für Montage, Betrieb und Pflege geliefert, wo alles ausführlich beschrieben wird. Der Kesselhersteller empfiehlt das Installieren eines Wärmespeicherbehälters in das System (siehe Empfohlene Schema des Kesselanschlusses).
Vorführung von Kesselanlagen
Kesselparameter
| STROHBALLENKESSEL MIT DER LEISTUNG 100 - 190kW | ||||
|---|---|---|---|---|
| PARAMETER DER KESSEL STEP-KC; WARMWASSERAUSFÜHRUNG | ||||
| Kesselleistung | [kW] | 100 | 190 | |
| Daten für ein Durchschnittsballen | Anzahl | - | 1 | 1 |
| Ballendurchmesser | [m] | 0,80 | 1,50 | |
| Ballentiefe | [m] | 1,20 | 1,20 | |
| Ballengewicht | [kg] | 64 | 225 | |
| Wärmelieferung | [kWh] | 151 | 530 | |
| Durchschnittsleistung während der typischen Heizmethode | 1x täglich Zuladen | [kW] | 19 | 51 |
| 2x täglich Zuladen | [kW] | 35 | 98 | |
| Maximum | [kW] | 75 | 190 | |
| Kessellänge | [m] | 2,4 | 3,1 | |
| Kesselbreite | [m] | 1,5 | 2,2 | |
| Kesselhöhe | [m] | 1,8 | 2,7 | |
| Durchmesser der Verbrennungskammer | [m] | 1,15 | 1,8 | |
| Länge der Verbrennungskammer | [m] | 1,4 | 1,8 | |
| Min. Querschnitt des Abgasrohres | [m] | 0,3 | 0,35 | |
| Min. effektive Länge des Abgasrohres | [m] | 6 | 8 | |
| Dimension des Ein-/Aussteigen von Heizwasser | 2"/2" | 3"/3" | ||
| Kesselgewicht | [kg] | 1240 | 3100 | |
| Wasservolumen im Kessel | [l] | 1115 | 1400 | |
| Min. Volumen des Wärmespeicherbehälters | [l] | 3500 | 9000 | |
*bei Nennleistung und Feuchtigkeit des Holzhackguts 20% und sauberen Heizflächen.

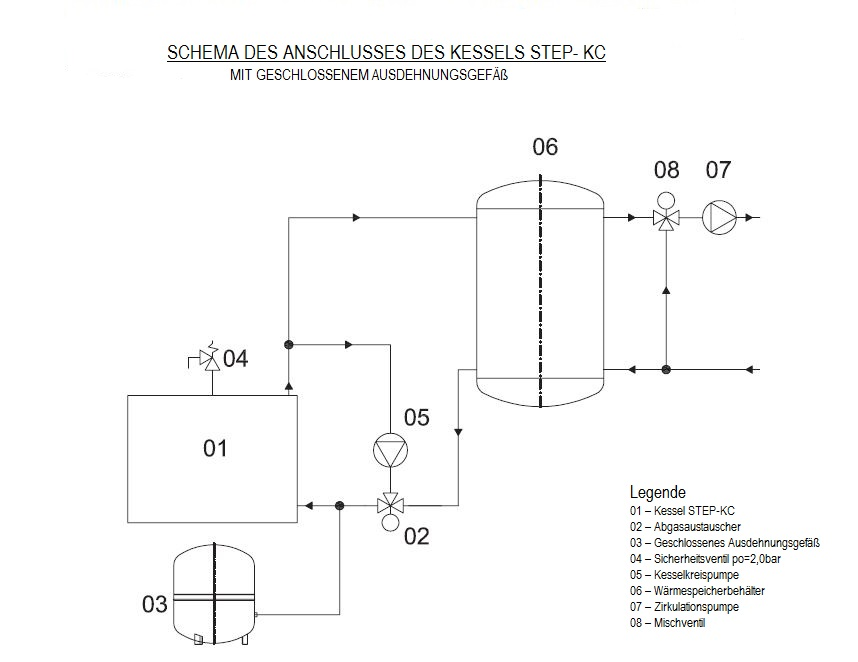

Schema des Anschlusses des Kessels STEP-KC
