Kotle na spaľovanie balíkov slamy (600-6250 kW)


Typ, výkonový rozsah: STEP-KS 600 ÷ 6250 kW



Použitie
Toto zariadenie na spaľovanie celých balíkov slamy je určené pre vykurovanie väčších objektov (priemyselné objekty, obecné výhrevne, poľnohospodárske objekty, hotely, prevádzky atď.)

Varianty prevedenia kotla
Na želanie zákazníka je možné dodať kotle v základnom teplovodnom prevedení alebo navyše tiež v horúcovodnom, alebo parnom bez / s predhrievačom pary.

Popis kotla
Zariadenie sa skladá z vodorúrkovej spaľovacej komory nad upraveným posuvným roštom a žiarotrubného vertikálneho výmenníka. Spaľovacia komora je vodorúrková membránová. Predná časť je vybavená vstupným otvorom pre celé balíky slamy, ktoré sú nad prednú časť roštu zasúvané do topeniska špeciálnym zariadením.

Kotol je dodávaný s kompletným výstrojom vrátane izolácie a oplechovania. Na konci roštu je umiestnený vyhŕňacia závitovka pre odstraňovanie popola. Spaliny vystupujú zo spaľovacej komory, vstupujú dolu do vertikálneho spalinového výmenníka. Výstupný otvor pre spaliny z výmenníka sa nachádza hore a je možné ho prispôsobiť polohe podľa projektu kotolne.

Riadenie a regulácia
Automatická regulácia výkonu je skoková s plynulým prechádzaním a je určovaná hodnotou podtlaku v spaľovacej komore a počtom dávok paliva do ohniska v závislosti na výstupnej teplote vody z kotla. Chod sekundárneho ventilátora je riadený podľa frekvenčného meniča otáčok v závislosti na % O2 v spalinách. Spalinový ventilátor na odťahu spalín s frekvenčným meničom otáčok reguluje nastavený podtlak v komore.

Palivo
Hranaté balíky slamy (slama repková, pšeničná, energetický šťaveľ Uteuša), max. prierezu 1250 x 1200 mm a dĺžky max. 2400 mm, s vlhkosťou max. 20%, stredne zlisované. Obsah nespáliteľných látok (prach, piesok) max. 0,4%. popolnatosť max. 6%. Balíky slamy musia byť celé zviazané a nedeformované, vlhkosť balíkov musí byť homogénna. Pre konkrétny prierez balíka slamy je nutné konštrukčne upraviť vstupný otvor paliva prípadne spaľovaciu komoru.

Pri zmene druhu paliva musí byť vždy nastavené spaľovanie.

Veľkosť balíkov možno konštrukčne prispôsobiť podľa požiadavky zákazníka.

Odpopelnenie a čistenie kotla
Popol je z topeniska vynášaný automaticky pomocou priečneho závitového dopravníka umiestneného v zadnej časti topeniska. Čistenie výhrevných plôch je mechanické pomocou špeciálnych kief a pre vyberanie popola sú tu zabudované ľahko demontovateľné dvierka a vráta.

Doprava paliva
Doprava paliva je zabezpečovaná pomocou pásového dopravníka a posuvného stola, ktoré sú umiestnené v sklade paliva. Balíky slamy obsluha kladie na pásový dopravník napr. vysokozdvižným zariadením s vidlami. Dopravník tieto balíky slamy nesie a ukladá na posuvný stôl. Posuvný stôl je osadený sledovaním prítomnosti balíku slamy, ktorý v okamihu naplnenia dáva pokyn na zastavenie posunu na dopravníku. Pred každým zasunutím balíka do kotla je najskôr otvorený vodou chladený uzáver a po zasunutí balíka je ihneď automaticky uzavretý.

Celý proces podávania paliva do kotla, ako aj samotného dávkovania materiálu do topeniska prebieha celkom automaticky na základe požiadavky riadiaceho systému kotla.

Parametre kotla

Výkon kotla kW 600 1000 1500 2000 2500 3000 4000 5000
Max. teplota °C 110
Max. pracovný tlak bar 6
Účinnosť kotla pri menovitom výkone % 86 - 91
Teplota spalín na výstupu z kotla °C 160
Spotreba paliva* kg.h-1 174 291 436 581 726 872 1732 2166
Množstvo spalín Nm3.h-1 1577 2629 3943 5257 6571 7886 9364 11704
Dĺžka kotla m 4,9 5,4 5,8 6,2 6,5 6,8 7,2 7,6
Šírka kotla 2,1 2,1 2,1 2,1 2,5 2,5 3,0 3,0
Výška kotla m 4,5 4,5 4,7 5,1 5,4 5,7 6,1 6,5
Hmotnosť kotla kg 12400 13200 14000 14800 16500 18400 20900 24100
Objem vody v kotle m3 3,60 4,75 5,85 7,10 9,30 10,90 14,50 19,40

* pri menovitom výkone a vlhkosti obilnej slamy 20% a čistých výhrevných plochách.

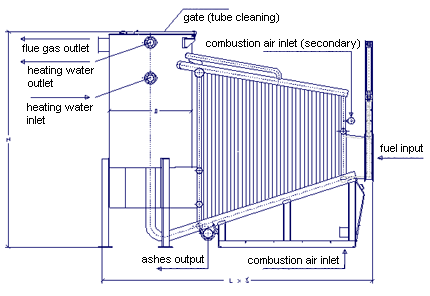

Výkres

vykres


Schéma dopravy paliva

transport paliva

01 – Pásový dopravník
02 – Posuvný stôl
03 – Vstupné hrdlo paliva s chladeným uzáverom



Stiahnuť DWG
