Výměník - VT1 - PVS (pára - voda, stojatý)
Výměníky typového označení VT1 – PVS jsou vyráběny pro tlaky plášť/vložka 1,6/1,6 MPa, maximální pracovní teploty plášť/vložka 200/200°C.
Jsou vhodné zejména pro topné médium nízkotlaká pára. Pára ohřívá vodu prostřednictvím Cu trubek popř. Fe trubek rovných zaválcovaných do dvou pevných trubkovnic. Voda proudí jednosměrně. Výměníky jsou opatřeny hrdly pro vstup a výstup vody a páry, dále návarky pro teploměr, odkalení a odvzdušnění. Výměníky jsou opatřeny základním nátěrem.

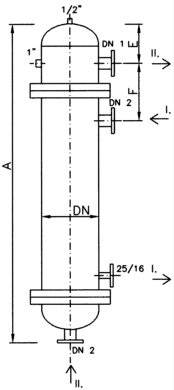

Technické parametry
Katalogové číslo |
DN |
A [mm] |
E [mm] |
F [mm] |
DN1 |
DN2 |
pl.Fe [m²] |
pl.Cu [m²] |
m [kg] | |
---|---|---|---|---|---|---|---|---|---|---|
Fe | Cu | |||||||||
0701 | 150 | 1770 | 126 | 277 | 25 | 40 | 2,7 | 1,4 | 135 | 115 |
0702 | 200 | 1800 | 151 | 294 | 25 | 40 | 5,3 | 2,6 | 218 | 177 |
0703 | 250 | 1870 | 190 | 280 | 50 | 50 | 9,2 | 4,5 | 295 | 259 |
0704 | 300 | 1920 | 188 | 300 | 50 | 65 | 13,6 | 7 | 415 | 366 |
0705 | 350 | 1970 | 235 | 330 | 65 | 80 | 20,5 | 10 | 496 | 415 |
0706 | 400 | 2020 | 260 | 360 | 80 | 100 | 24,9 | 12 | 640 | 541 |
Kromě typových výrobků uvedených v katalogu dodáváme i atypická provedení.
