Akumulační nádoby (VAN - Cu)
Akumulační nádoby VAN-Cu přináší výrazné zlepšení funkcí všech kotlů na pevná paliva (uhlí, koks, dřevo, brikety, dřevěné brikety, slámu apod.), zejména pak pro zplyňovací kotle na dřevo a uhlí a téměř absolutní využití vyrobené tepelné energie. Možnost připojení jako příslušenství pro provoz tepelných čerpadel, solárních systémů apod. Provozování akumulačních nádrží VAN-Cu je do max. provozního přetlaku 0,6MPa a max. pracovní teploty 100°C. Výhřevná plocha horní topné spirály je 3,74 m2 a výhřevná plocha dolní topné spirály je 2,37 m2rály je 3,74 m. Konstrukční zpracování nádoby umožňuje také připojení elektroohřevu. Dle požadavku zákazníka je možno vyrobit i atypické akumulační nádoby.
Tepelné vlastnosti topných spirál:
opná spirála o výhřevné ploše 3,74 m2 přenese tepelný výkon 57 kW při průtoku vody spirálou 1,44 m3/h o teplotě výstupní vody 45°C a při teplotě vody v akumulační nádrži 70°C. Tlaková ztráta při průtoku vody spirálou je 8,7 kPa.
Topná spirála o výhřevné ploše 2,37 m2 přenese tepelný výkon 48 kW při průtoku vody spirálou 1,2 m3/h o teplotě výstupní vody 45°C a při teplotě vody v akumulační nádrži 55°C. Tlaková ztráta při průtoku vody spirálou je 13,9 kPa.
Technické parametry
| Typ (Katalogové č.) | Objem [l] | Průměr [mm] | Výška [mm] | Připojovací rozměry | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | ||||
| VAN 550 | 550 | 650 | 1895 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| VAN 700 | 700 | 700 | 2080 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| VAN 800 | 800 | 800 | 2080 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| VAN B 550 | 550 | 650 | 1895 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| VAN B 700 | 700 | 700 | 2080 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| VAN B 800 | 800 | 800 | 2080 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| VAN S 550 | 550 | 650 | 1895 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| VAN S 700 | 700 | 700 | 2080 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| VAN S 800 | 800 | 800 | 2080 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| VAN BS 550 | 650 | 650 | 1895 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| VAN BS 700 | 700 | 700 | 2080 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| VAN BS 800 | 800 | 800 | 2080 | G2" | G1/2" | G3/4" | Ø22 | M48x2 | Ø22 |
| Typ (Katalogové č.) | Připojovací rozměry | ||||||
|---|---|---|---|---|---|---|---|
| a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | |
| VAN 550 | 450 | 1270 | 990 | 100 | - | - | - |
| VAN 700 | 390 | 1400 | 1040 | 230 | - | - | - |
| VAN 800 | 390 | 1400 | 1040 | 250 | - | - | - |
| VAN B 550 | 450 | 1270 | 990 | 100 | 190 | - | - |
| VAN B 700 | 390 | 1400 | 1040 | 230 | 190 | - | - |
| VAN B 800 | 390 | 1400 | 1040 | 250 | 190 | - | - |
| VAN S 550 | 450 | 1270 | 990 | 100 | - | 390 | 90 |
| VAN S 700 | 390 | 1400 | 1040 | 230 | - | 500 | 90 |
| VAN S 800 | 390 | 1400 | 1040 | 250 | - | 540 | 90 |
| VAN BS 550 | 450 | 1270 | 990 | 100 | 190 | 390 | 90 |
| VAN BS 700 | 390 | 1400 | 1040 | 230 | 190 | 500 | 90 |
| VAN BS 800 | 390 | 1400 | 1040 | 250 | 190 | 540 | 90 |

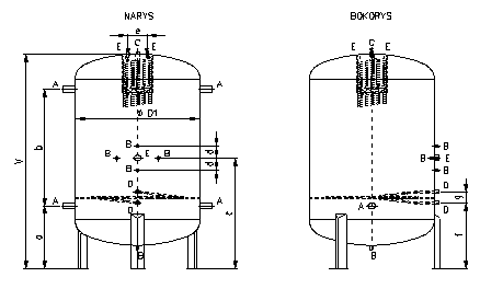

Výkres
