Akumulační nádoby (VAN)
Akumulační nádoby VAN přináší výrazné zlepšení funkcí všech kotlů ústředního topení na pevná paliva (uhlí, koks, dřevo, brikety, dřevěné brikety, slámu apod.), zejména pak pro zplyňovací kotle na dřevo a uhlí a téměř absolutní využití vyrobené tepelné energie. Možnost připojení jako příslušenství pro provoz tepelných čerpadel, solárních systémů apod.
Provozování akumulačních nádrží VAN je do max. provozního přetlaku 0,6MPa a max. pracovní teploty 100°C. Horní vnitřní nádoba je určena pro akumulační ohřev TUV a dolní nádrž slouží jako vybíjení solárního zdroje, případně tepelného čerpadla.
Nádoby jsou opatřeny základním ekologickým nátěrem, vnitřní nádoba je pozinkovaná o standartním objemu 150 litrů. Výhřevná plocha soláru je 1,4 m2. Dle požadavku zákazníka je možno vyrobit i atypické akumulační nádoby.
Technické parametry
| Typ (Katalogové č.) | Objem [l] | Obvod [mm] | Výška [mm] | Připojovací rozměry | ||||
|---|---|---|---|---|---|---|---|---|
| E | B | C | D | E | ||||
| VAN 550 | 550 | 650 | 1895 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| VAN 700 | 700 | 700 | 2080 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| VAN 800 | 800 | 800 | 2080 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| VAN B 550 | 550 | 650 | 1895 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| VAN B 700 | 700 | 700 | 2080 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| VAN B 800 | 800 | 800 | 2080 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| VAN S 550 | 550 | 650 | 1895 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| VAN S 700 | 700 | 700 | 2080 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| VAN S 800 | 800 | 800 | 2080 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| VAN BS 550 | 550 | 650 | 1895 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| VAN BS 700 | 700 | 700 | 2080 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| VAN BS 800 | 800 | 800 | 2080 | G2" | G1/2" | G3/4" | G1" | M48x2 |
| TYP (Katalogové č.) | Připojovací rozměry | ||||||
|---|---|---|---|---|---|---|---|
| a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | |
| VAN 550 | 450 | 1270 | 990 | 100 | - | - | - |
| VAN 700 | 390 | 1400 | 1040 | 230 | - | - | - |
| VAN 800 | 390 | 1400 | 1040 | 250 | - | - | - |
| VAN B 550 | 450 | 1270 | 990 | 100 | 1090 | - | - |
| VAN B 700 | 390 | 1400 | 1040 | 230 | 1270 | - | - |
| VAN B 800 | 390 | 1400 | 1040 | 250 | 1290 | -í | - |
| VAN S 550 | 450 | 1270 | 990 | 100 | - | 360 | 430 |
| VAN S 700 | 390 | 1400 | 1040 | 230 | - | 390 | 430 |
| VAN S 800 | 390 | 1400 | 1040 | 250 | - | 390 | 430 |
| VAN BS 550 | 450 | 1270 | 990 | 100 | 1090 | 360 | 430 |
| VAN BS 700 | 390 | 1400 | 1040 | 230 | 1270 | 390 | 430 |
| VAN BS 800 | 390 | 1400 | 1040 | 250 | 1290 | 390 | 430 |
POZOR: Není-li ve vnitřní nádobě přetlak alespoň 0,4MPa, nesmí být ve vnější nádobě přetlak vyšší než 0,4MPa (platí pro VAN B a VAN BS)

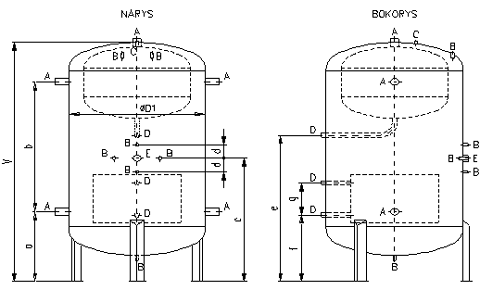

Výkresy
