Odkalovací nádoby
Odkalovací nádoba (kalník) je tlaková stabilní nádoba, která chrání teplovodní topné soustavy (teplovodní kotle, výměníky tepla, otopná tělesa a rozvody) před korozí shromažďováním kalů a nečistot, zvyšuje pracovní spolehlivost armatur.
Odkalovací nádoby se používají pro max. provozní přetlak 1,0MPa a max. pracovní teplotu 120°C. Umístění odkalovací nádrže je před zdroj tepla (kotel, výměník apod.), a do napájecího potrubí (zpátečka).
Technické parametry
| Katalogové číslo | TYP | Průměr D [mm] | Hrdlo DN1 [mm] | Hrdlo DN2 [mm] | Nohy B [mm] | Výška H [mm] |
|---|---|---|---|---|---|---|
| 3101 | 200 | 206 | 65 | 6/4" | - | 560 |
| 3102 | 300 | 300 | 80 | 6/4" | - | 680 |
| 3103 | 400 | 400 | 100 | 40 | 200 | 980 |
| 3104 | 500 | 500 | 125 | 40 | 200 | 1180 |
| 3105 | 600 | 600 | 150 | 40 | 200 | 1120 |

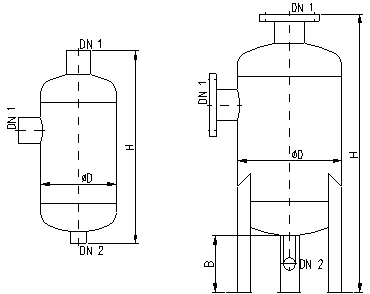

Výkres
