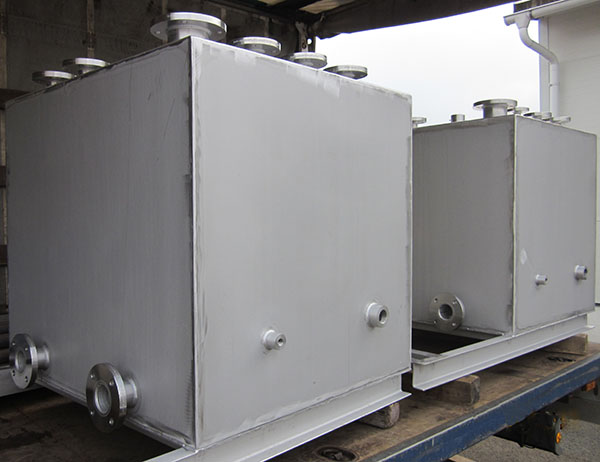

Beztlaká expanzní nádoba

Beztlaké expanzní nádoby jsou určené jako součást systému vodních soustav s větším množstvím vody v topném systému a soustav chladící vody. Funkce beztlaké expanzní nádoby je pro vyrovnání roztažnosti vody v soustavě bez její ztráty. Nádoby se běžně dodávají v základním nátěru ekologickou barvou.

Na základě požadavku zákazníka je možno provést povrchovou úpravu pozinkováním nebo plastováním.

Technické parametry

Katalogové čísloObjem
[l]		Základní rozměryVíko
A [mm]B [mm]H [mm]C [mm]D [mm]
3001 60 500 250 500 250 250
3002 125 500 500 500 250 500
3003 190 500 500 750 250 500
3004 250 500 500 1000 250 500
3005 420 750 750 750 400 400
3006 550 750 750 1000 400 400
3007 700 750 750 1250 400 400
3008 850 850 1000 1000 500 500
3009 1000 1000 1000 1000 500 500
3010 1250 1000 1000 1250 500 500
3011 1500 1000 1000 1500 500 500
3012 1800 1000 1000 1800 500 500
3013 2000 1000 1000 2000 500 500
3014 2500 1000 1250 2000 500 500
3015 3000 1000 1500 2000 500 500


Katalogové čísloPřipojovací rozměryHmotnost
[kg]
DN1DN2DN3DN4a [mm]b [mm]c [mm]d [mm]
3001 1" 1" - - 30 55 - - 24
3002 6/4" 5/4" 1/2" 1" 35 70 125 30 36
3003 6/4" 5/4" 1/2" 1" 40 75 190 30 48
3004 6/4" 5/4" 1/2" 5/4" 50 100 250 35 60
3005 2" 6/4" 1/2" 5/4" 45 90 190 35 108
3006 2" 6/4" 1/2" 5/4" 50 100 250 30 132
3007 70 50 1/2" 40 65 125 310 35 156
3008 70 50 1/2" 40 50 110 250 35 173
3009 70 50 1/2" 40 50 110 250 35 192
3010 80 50 1/2" 50 65 125 310 40 224
3011 80 50 1/2" 50 75 150 375 40 320
3012 Dle individuálního požadavku 368
3013 Dle individuálního požadavku 400
3014 Dle individuálního požadavku 460
3015 Dle individuálního požadavku 520

Výkres

beztlaka expanzni nadrz vykres

Technické parametry

Katalogové čísloObjemDBHDN 1Hmotnost
 [l][mm][mm][mm][mm][kg]
BN01 250 500 200 1630 - 80
BN02 400 600 200 1720 - 140
BN03 540 650 200 1960 - 160
BN04 630 700 200 2120 - 180
BN05 800 800 200 2050 - 220
BN06 1000 800 300 2560 - 260
BN07 1400 1000 300 2300 420x320 370
BN08 1600 1000 300 2700 420x320 420
BN09 2000 1000 300 2920 420x320 515
BN10 2200 1200 300 2460 420x320 560
BN11 2500 1200 300 2960 420x320 630
BN12 4000 1400 300 3020 420x320 880
BN13 5000 1400 300 3750 420x320 1080
BN14 6300 1600 300 3650 420x320 1280
BN15 8000 1800 300 3650 420x320 1620
BN16 10000 2000 300 3950 420x320 1950

Výkres

beztlaka expanzni nadrz vykres2

Technické parametry

Objem od 30 do 200 l
Katalogové čísloObjemDADN 1Hmotnost
 [l][mm][mm][mm][kg]
BNM1 30 300 480 - 30
BNM2 50 300 740 - 40
BNM3 65 300 990 - 50
BNM4 75 300 1090 - 55
BNM5 90 300 1340 - 65
BNM6 100 400 940 - 32
BNM7 150 400 1340 - 44
BNM8 200 500 1190 - 58


Objem od 250 do 10 000 l
Katalogové čísloObjemDADN 1Hmotnost
 [l][mm][mm][mm][kg]
BN101 250 500 1440 - 67
BN102 400 600 1670 - 130
BN103 540 650 1910 - 140
BN104 630 700 2070 - 160
BN105 800 800 2000 - 190
BN106 1000 800 2580 - 230
BN107 1400 1000 2150 420x320 320
BN108 1600 1000 2300 420x320 370
BN109 2000 1000 2770 420x320 465
BN110 2200 1200 2310 420x320 510
BN111 2500 1200 2810 420x320 580
BN112 4000 1400 2870 420x320 830
BN113 5000 1400 3600 420x320 1030
BN114 6300 1600 3500 420x320 1230
BN115 8000 1800 3500 420x320 1570
BN116 10000 2000 3800 420x320 1900

Výkres

beztlaka expanzni nadrz vykres3


Stáhnout DWG
