Typ, výkonový rozsah: STEP-KS 100 ÷ 1000 kW

Použitie
Toto zariadenie na spaľovanie biomasy (spaľovanie celých balíkov slamy vo vertikálnej polohe) je určené pre vykurovanie menších objektov (priemyselné objekty, obecné výhrevne, poľnohospodárske objekty, hotely, prevádzky atď.). Topenisko môže byť upravené tiež pre spaľovanie drevného odpadu (štiepky, kôry, pelety), obilie, pazderia atď.

Varianty prevedenia kotla
Na prianie zákazníka je možné dodať kotly v základnom prevedení teplovodnom, horúcovodnom a parnom.

Popis kotla
Kotol STEP-KS sa skladá z vodou chladenej spaľovacej komory, z posuvného roštu a vertikálneho spalinového výmenníka. Spaľovacia komora je rozdelená na dve časti vodou chladenou priečkou. Predná časť slúži na umiestnenie balíkov slamy vo zvislej polohe. Súčasťou prednej komory je chladené sklápacie veko, ktoré slúži pri prikladaní na premiestnenie balíka z vodorovnej polohy do zvislej. Za priečkou je druhá zadná časť komory, kde dochádza k spaľovaniu paliva. Spaľovacia komora je usadená na posuvnom hydraulicky ovládanom šikmom rošte. Dolu na konci roštu je umiestnený závitový dopravník pre automatické vyberanie popola. Spaliny vystupujúce zo spaľovacej komory sú vyvedené dolu pozdĺž plášťa spalinového výmenníka, kde vstupujú do vertikálneho spalinového výmenníka. Výstupný otvor pre spaliny z výmenníka sa nachádza hore a je možné ho prispôsobiť polohe podľa projektu kotolne. Kotol je dodávaný vrátane kompletnej výstroje, izolácie a oplechovania.

Riadenie a regulácia
Automatická regulácia výkonu je skoková s plynulým prechádzaním a je určovaná hodnotou podtlaku v komore a počtom cyklov pohybu roštu v závislosti od výstupnej teploty obehovej vody z kotla. Primárny vzduch je privádzaný pod rošt otvormi z oboch bokov ohniska, sekundárny vzduch je vzduchovým ventilátorom privádzaný do spaľovacej komory, aby sa dosiahlo riadne vyhorenie paliva pri minimálnej tvorbe NOx a CO. Spalinový ventilátor na odťahu spalín reguluje frekvenčným meničom otáčok nastavený podtlak v komore a nasáva primárny vzduch pod rošt.

Palivo
Hranaté balíky slamy (repková, pšeničná slama, konope, energetický šťaveľ Uteuša), max. prierezu 1250 x 800 mm a dĺžky max. 2200 mm, s vlhkosťou max. 20%, stredne zlisované, popolnatosť max. 5%. Obsah nespáliteľných látok (prach, piesok) max. 0,4%. Balíky slamy musia byť celé zviazané, nedeformované a vlhkosť balíkov musí byť homogénna. Pre konkrétny prierez balíka slamy je nutné konštrukčne upraviť vstupný otvor paliva prípadne spaľovaciu komoru.

Pri zmene druhu paliva musí byť vždy nastavené spaľovanie. Veľkosť balíkov dá konštrukčne prispôsobiť podľa požiadavky zákazníka.

Odpopolnenie a čistenie kotla
Popol je z topeniska vynášaný automaticky pomocou priečneho závitového dopravníka umiestneného v zadnej časti topeniska. Čistenie výhrevných plôch je mechanické pomocou špeciálnych kief a pre vyberanie popola sú zabudované ľahko demontovateľné dvierka a vráta.

Doprava paliva; Hydraulická doprava paliva
Na automatickú dopravu paliva (balíkov slamy) do kotla sa využívajú pracovné plošiny s tlačnou doskou, ktorou pohybuje hydraulický piest. Pracovná plošina je začlenená do regulačného okruhu kotla, to znamená, že pracuje automaticky pri požiadavke na priloženie paliva do kotla. Naloženie balíka slamy na pracovnú plošinu prebieha napr. vysokozdvižným vozíkom s vidlami alebo podobným manipulačným zariadením prípadne žeriavovou dráhou, ktorá balík zo skladu paliva prevezie do kotolne a uloží na pracovnú plošinu pred tlačnú dosku.

Pri požiadavke na priloženie paliva do kotla (balík slamy v kotle dohorel, signalizácia čidla o prázdnom priestore v prednej časti spaľovacej komory) sa sklopí sklopné veko do otvorenej polohy. Po sklopení veka sa balík slamy automaticky premiestni pomocou hydraulického piestu s tlačnou doskou z pracovnej plošiny na sklopné veko. Následne sa sklopné veko uzavrie, balík slamy je v kotle priložený vo zvislej polohe a pripravený pre spaľovanie.

Parametre kotla

Výkon kotla	kW	100	350	1000
Max. teplota	°C	110
Max. pracovný tlak	bar	4,0
Účinnosť kotla pri menovitom výkone	%	86 - 90
Teplota spalín na výstupu z kotla	°C	180
Spotreba paliva*	kg.h-1	52	104	178
Množstvo spalín	Nm3.h-1	402	804	1378
Dĺžka kotla	m	5,1	5,3	5,5
Šírka kotla	m	1,8	1,8	1,8
Výška kotla	m	3,7	3,7	3,7
Hmotnosť kotla	kg	5590	5920	6410
Objem vody v kotle	m3	1,85	2,10	2,45

*pri menovitom výkone a vlhkosti obilnej slamy 20%

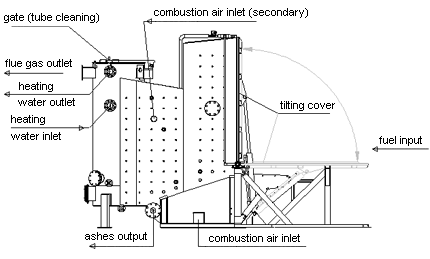

Výkres
