STEHENDER WINDKESSEL (TN-SV)



Der stehende Windkessel wird mit TN-SV bezeichnet. Er wird als Wasserausgleichgefäß in Wasserwerksystemen angewendet.

Windkessel sind mit Stutzen für den Ein- und Austritt von Arbeitsmedien, weiter mit Ausschweißteilen für Thermometer, Manometer, Druckfühler, Abschlämmung, Entlüftung, Sicherheitsventil und Aufschweißteilen für Standanzeiger ausgestattet. Der Gefäßmantel ist mit einem Grundanstrich versehen und es ist möglich, auf Grund einer Anforderung, innere Oberflächenbehandlungen wie eine Zink- oder Plastikbeschichtung durchzuführen.

In der Bestellung ist es nötig Katalognummer, Volumen, Druck und Temperatur des Arbeitsmediums anzugeben.

Technische Parameter

KatalogVolumenHDBDüseGewicht [kg]
nummer[l][mm][mm][mm]DN 1DN 2DN 3DN PV0,6 Mpa1,0 Mpa1,6 Mpa
0201 250 1630 500 200 - G 1" G 1/2" G 1" 80 93 107
0202 400 1720 600 200 - G 1" G 1/2" G 1" 140 145 180
0203 550 2290 600 200 - G 1" G 1/2" G 1" 160 175 220
0204 650 1670 800 200 - G 6/4" G 1/2" G 5/4" 180 200 270
0205 800 2050 800 200 - G 6/4" G 1/2" G 5/4" 220 250 315
0206 1000 2560 800 300 - G 6/4" G 1/2" G 5/4" 260 300 360
0207 1400 2300 1000 300 - G 6/4" G 3/4" G 5/4" 370 455 575
0208 1600 2700 1000 300 420x320 G 6/4" G 3/4" G 5/4" 420 530 680
0209 2000 2920 1000 300 420x320 G 2" G 3/4" G 5/4" 515 630 790
0210 2200 2460 1200 300 420x320 G 2" G 3/4" G 5/4" 560 680 840
0211 2500 2960 1200 300 420x320 G 2" G 3/4" G 5/4" 630 750 920
0212 4000 3020 1400 300 420x320 DN65 G 3/4" G 6/4" 880 1030 1300
0213 5000 3750 1400 300 420x320 DN65 G 3/4" G 6/4" 1080 1290 1620
0214 6300 3750 1600 300 420x320 DN80 G 3/4" G 6/4" 1280 1540 1940
0215 8000 3650 1800 300 420x320 DN100 G 3/4" G 2" 1620 1940 2540
0216 10000 3950 2000 300 420x320 DN100 G 3/4" G 2" 1950 2330 3130


Außer den im Katalog angeführten Typenprodukten liefern wir auch atypische Ausführungen.

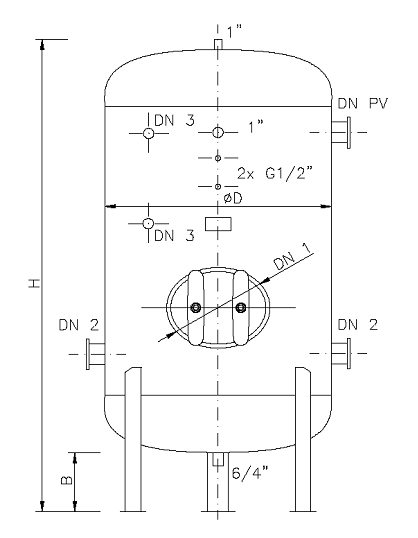

Zeichnung

tn sv vykres


Herunterladen DWG
